MH 120 Y 150
Son estructuras de concreto de forma cilíndrica, las cuales cuentan en su parte superior con un cono truncado y una tapa removible que permite la ventilación y el ingreso de personal para labores de operación y mantenimiento. Los espesores de las paredes del cilindro pueden variar según el diámetro del mismo.

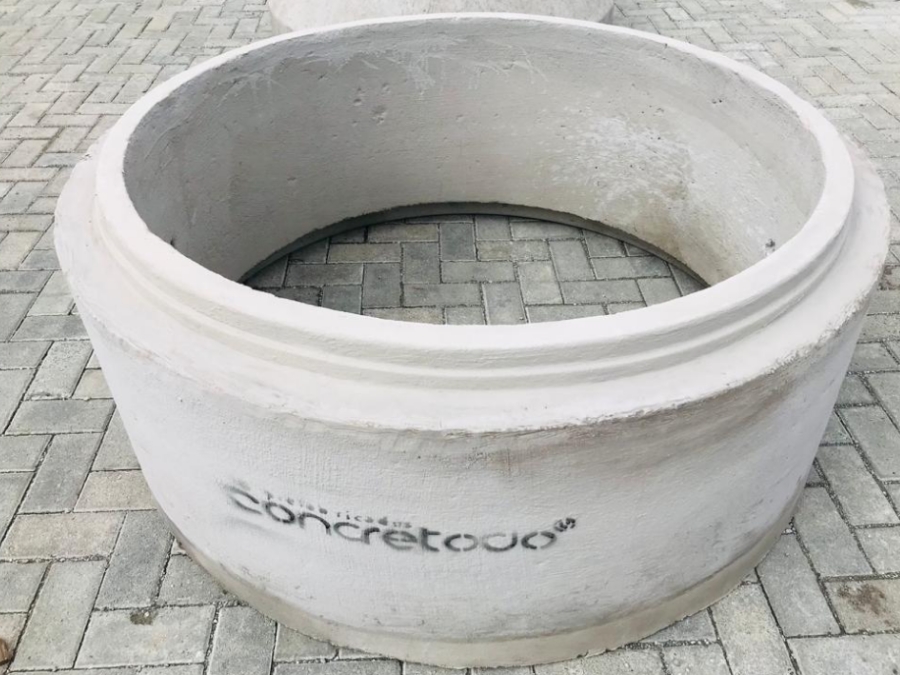

Cilindro
Los diámetros internos de los cilindros en las cámaras de conexión y/o inspección deben ser de 1,20 m, 1,50 m, estos siguen las especificaciones de las Normas de Diseño de Sistemas de Alcantarillado de EPM

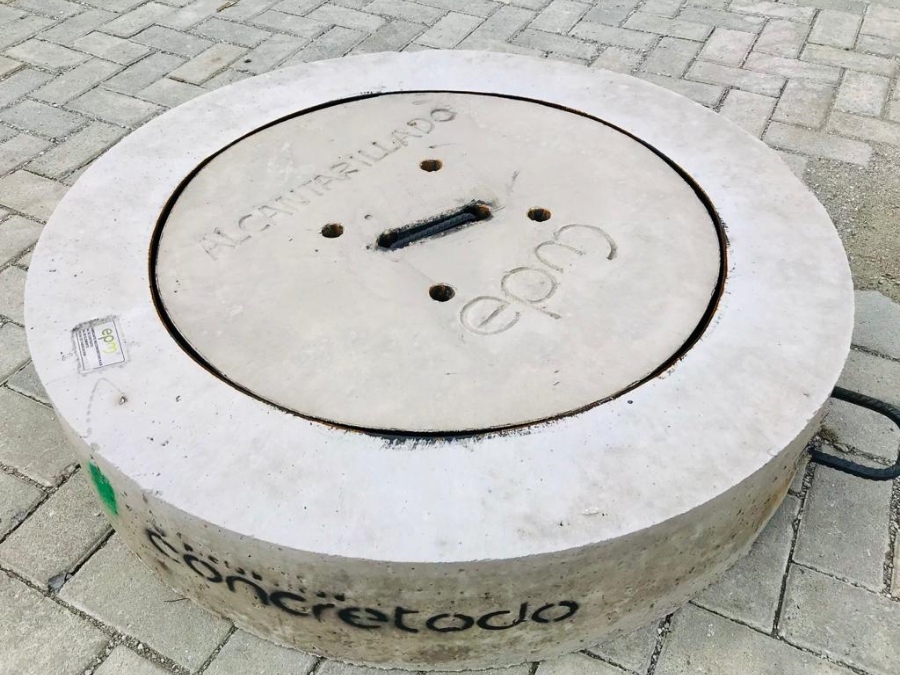

Cuello y Tapa
El cuello de D=1.0 m cumple con la función de soportar la tapa de acceso a la cámara de inspección, la superficie de estos elementos deben quedar a nivel con la rasante de la vía.
Cono
Es la sección de la cámara utilizada como transición entre el cuerpo y la tapa. Sus dimensiones dependen del diámetro del cilindro de la cámara requerida y su altura es de 0.70 m.
